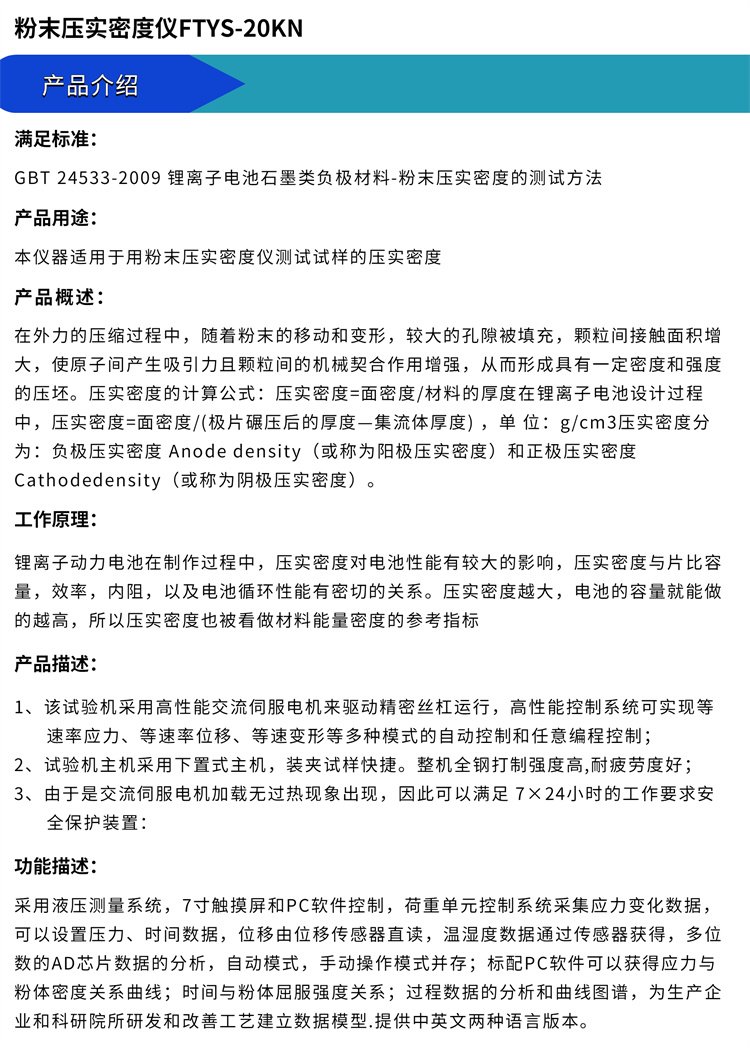

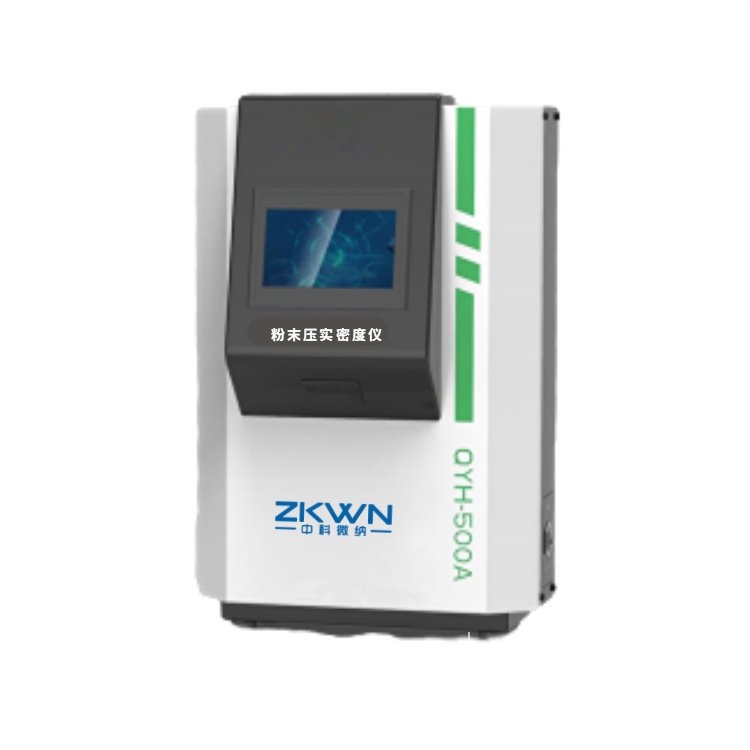

粉末压实密度仪

FTYS-20KN

测试标准：

GBT 24533-2009 锂离子电池石墨类负极材料-粉末压实密度的测试方法

设备用途：

本仪器适用于用粉末压实密度仪测试试样的压实密度

产品概述：

在外力的压缩过程中，随着粉末的移动和变形，较大的孔隙被填充，颗粒间接触面积增大，

使原子间产生吸引力且颗粒间的机械契合作用增强，从而形成具有一定密度和强度的压坯。

压实密度的计算公式：压实密度=面密度/材料的厚度

在锂离子电池设计过程中，压实密度=面密度/(极片碾压后的厚度—集流体厚度) ，单 位：g/cm3

压实密度分为：负极压实密度 Anode density（或称为阳极压实密度）和正极压实密度 Cathode

density（或称为阴极压实密度）。

工作原理:

锂离子动力电池在制作过程中，压实密度对电池性能有较大的影响，压实密度与片比容量，

效率，内阻，以及电池循环性能有密切的关系。

压实密度越大，电池的容量就能做的越高，所以压实密度也被看做材料能量密度的参考指标

产品描述

 该试验机采用高性能交流伺服电机来驱动精密丝杠运行，高性能控制系统可实现等速率

应力、等速率位移、等速变形等多种模式的自动控制和任意编程控制；

 试验机主机采用下置式主机，装夹试样快捷。整机全钢打制强度高,耐疲劳度好；

 由于是交流伺服电机加载无过热现象出现，因此可以满足 7×24小时的工作要求安全保

护装置：

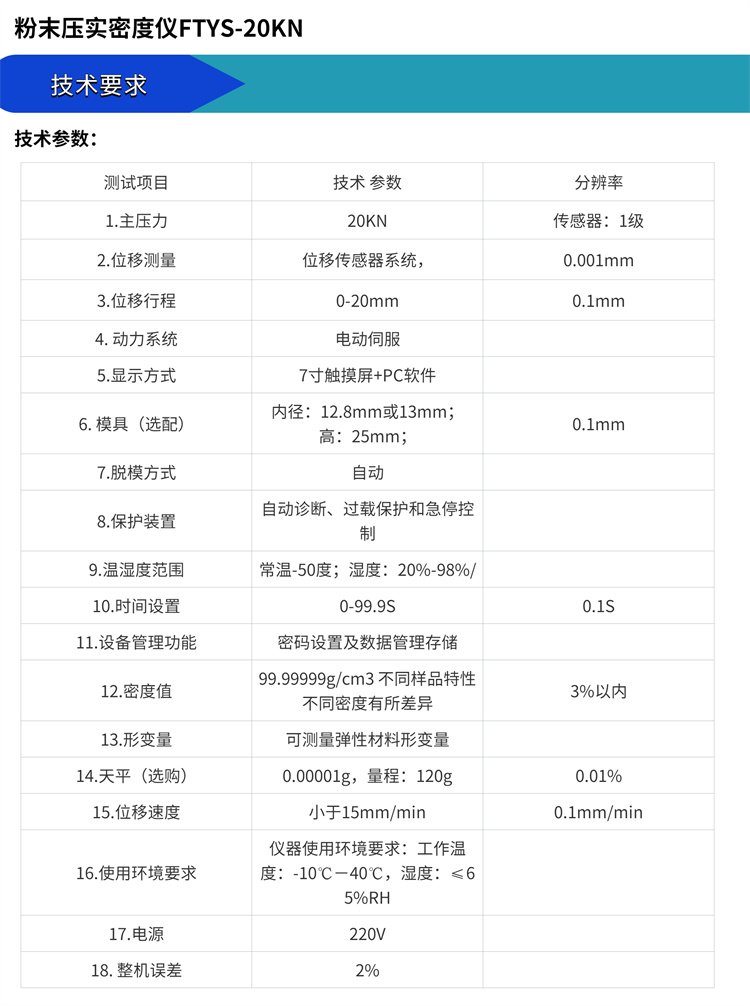

主要技术参数四、主要配置：

测试项目 技术 参数 分辨率

1.主压力 20KN 传感器：1 级

2.位移测量 位移传感器系统， 0.001mm

3.位移行程 0-20mm 0.1mm

4. 动力系统 电动伺服

5.显示方式 7 寸触摸屏

6. 模具（选配） 内径：12.8mm 或 13mm；高：25mm； 0.1mm

7.脱模方式 自动

8.保护装置 自动诊断、过载保护和急停控制
