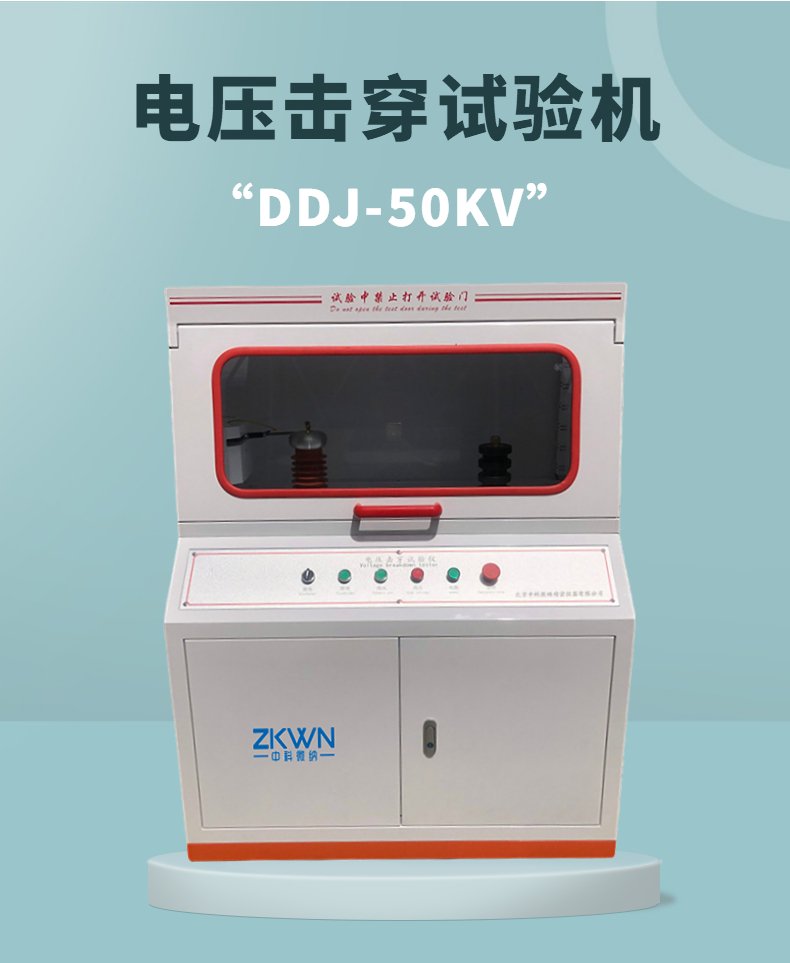

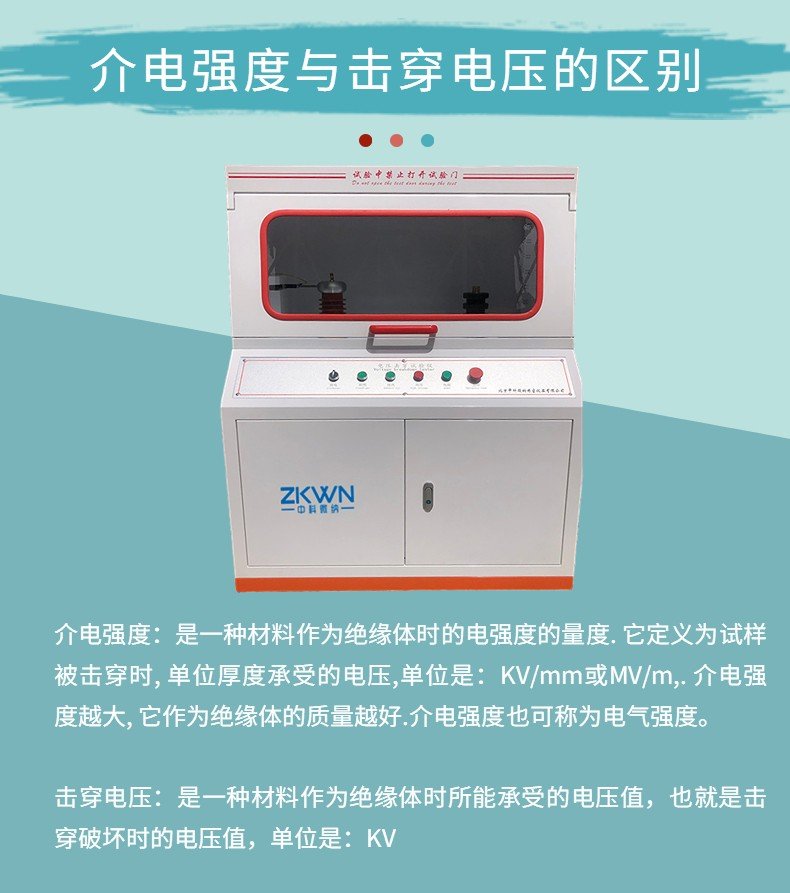

电压击穿试验仪

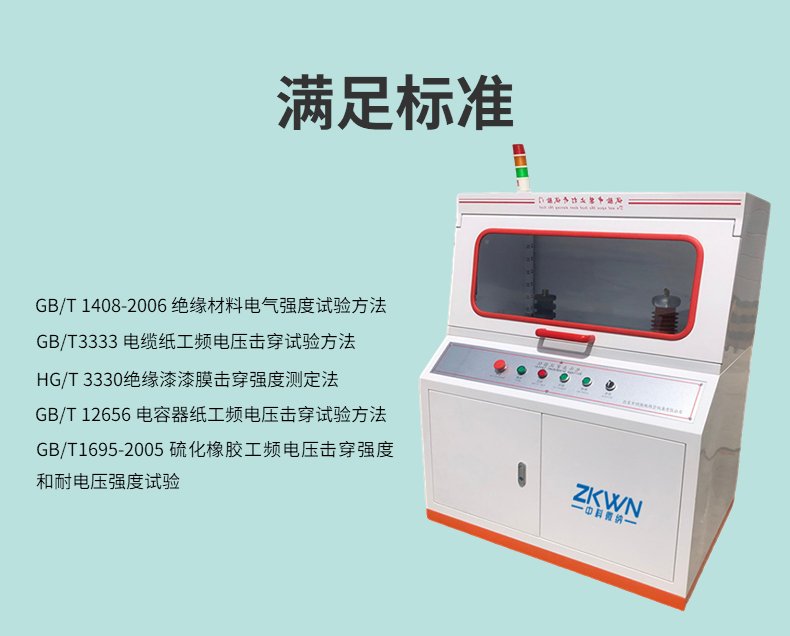

　　满足标准：

　　GB/T3333 电缆纸工频电压击穿试验方法

　　HG/T 3330绝缘漆漆膜击穿强度测定法

　　GB/T 12656 电容器纸工频电压击穿试验方法

　　ASTM149 固体电绝缘材料在工业电源频率下的介电击穿电压和介电强度的试验方法.

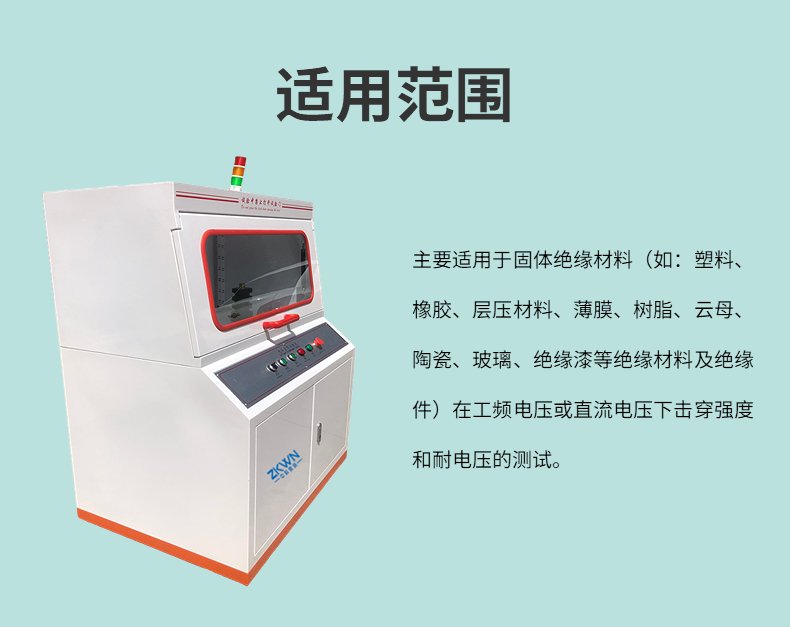

　　一、适用范围及功能

　　主要适用于固体绝缘材料（如：塑料、橡胶、层压材料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等绝缘材料及绝缘件）在工频电压或直流电压下击穿强度和耐电压的测试。

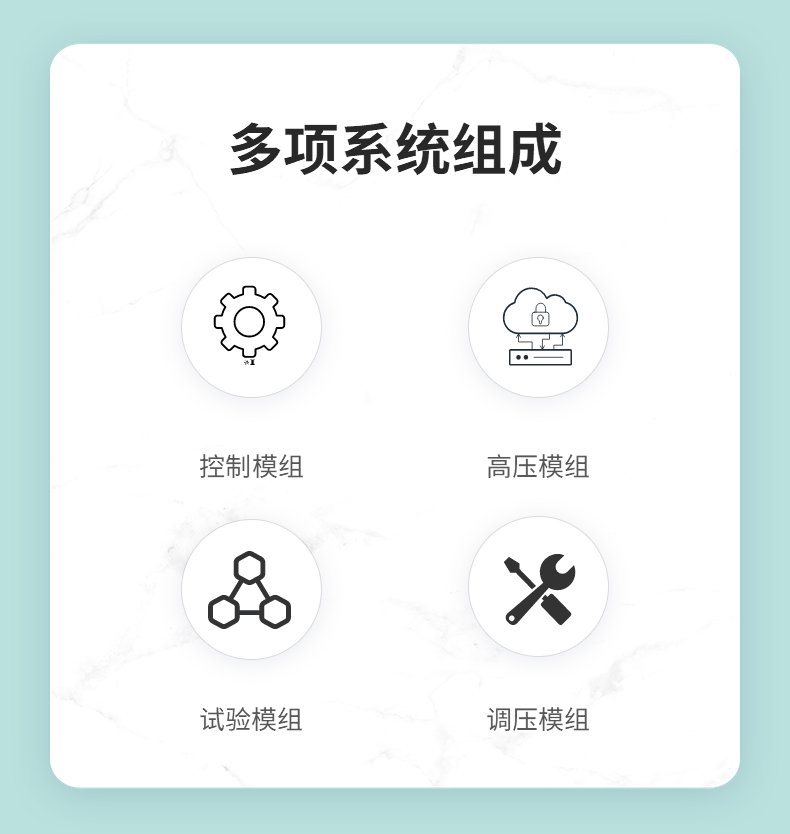

　　二、系统组成：

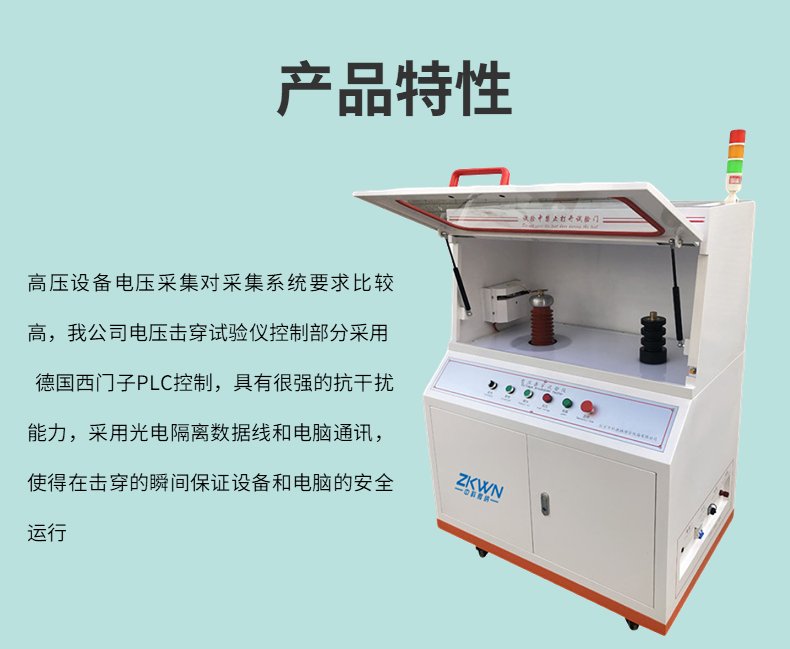

　　控制模组：本仪器由电脑上位机软件控制，是我公司自主研发的全新第三代介电强度检测仪器，本仪器核心控制系统是通过西门子PLC控制，数据采集部分由西门子数字量集成模块完成，和电脑通讯数据采集由光电隔离线完成，有效解决试验过程中的抗干扰问题，电压采集和电流采集由高精度传感器完成。

　　高压模组：本模组主要是通过高压发生器，使电压从低压按照设定的升压速率进行升压，核心部件主要由变压器及配套的抗干扰配件组成。

　　试验模组：本部分主要有配套的试验电极、试验油槽、试验支架组成，可根据用户需要，在高温试验环境中进行。

调压模组：本模组主要应用于调压，可以对升压速率进行调节，有高压归零限位及高压升压限位。主要硬件组成有调压器、电机等部件组成。软件操作使用方便，能够实时显示升压曲线、泄露电流动态曲线，同时升压速率无级可调，可以根据自己的需要进行升压速率调节，使升压速率真正做到匀速、准确，击穿后自动判停，自动记录测试结果，显示试验数据，判断准确，并可保存，分析，打印试验数据。

　　三、软件功能:

　　01、软件平台：WINDOWS窗口操作平台，界面直观，便于操作

　　02、曲线显示：在实验过程中可以动态显示试验曲线

　　03、数据导出：可以对试验结果导入EXCEL表格

　　04、实验报告：可以人为设置报告名称，并对实验报告进行打印

　　05、试验方式：可以根据需求对直流试验和交流试验进行灵活选择

　　06、试验方法：可以根据需求自行选择击穿电压、耐压试验、梯度试验

　　07、参数设置：可以根据不同的试验方式及试验方法灵活设置所需的不同参数值

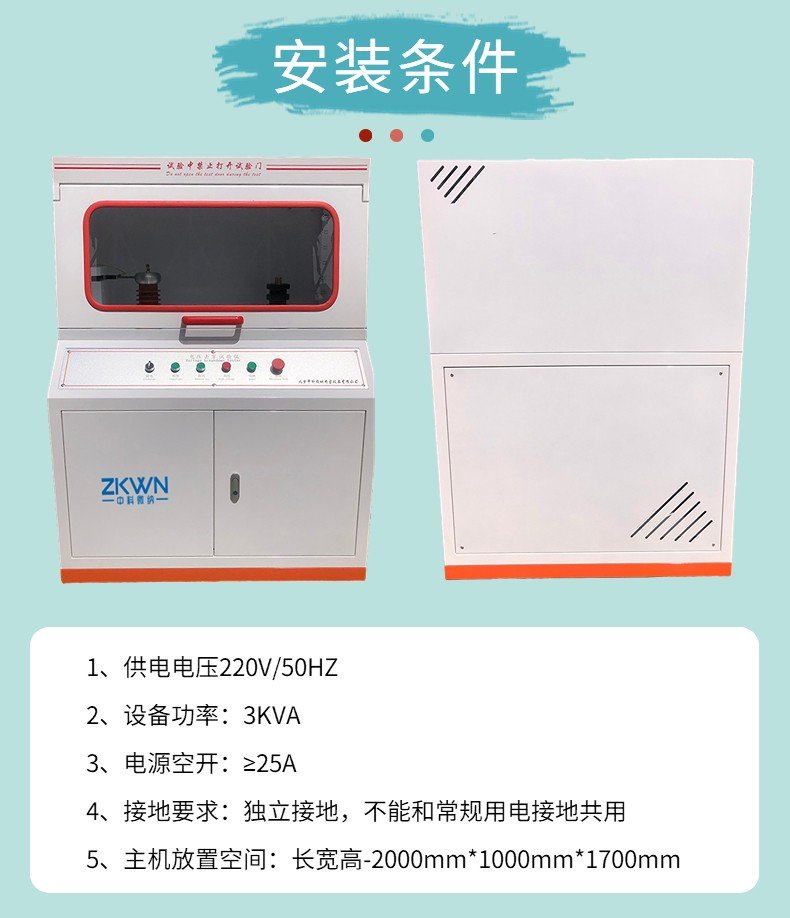

　　四、安装要求:

　　1、供电电压220V/50HZ

　　2、设备功率：3KVA

　　3、电源空开：≥25A

　　4、接地要求：独立接地，不能和常规用电接地共用

　　5、主机放置空间：长宽高-2000mm*1000mm*1700mm

　　五、试验操作步骤：

　　步：把试样放置在电极中间，保证电极与试样接触良好

　　第二步：在电脑端试验软件里设定升压速率

　　第三步：点击开始试验后，试样击穿后自动停止，高压自动回归到零位

　　第四步：软件自动保存测试数据

　　第五步：更换试样，按照以上步骤继续做试验

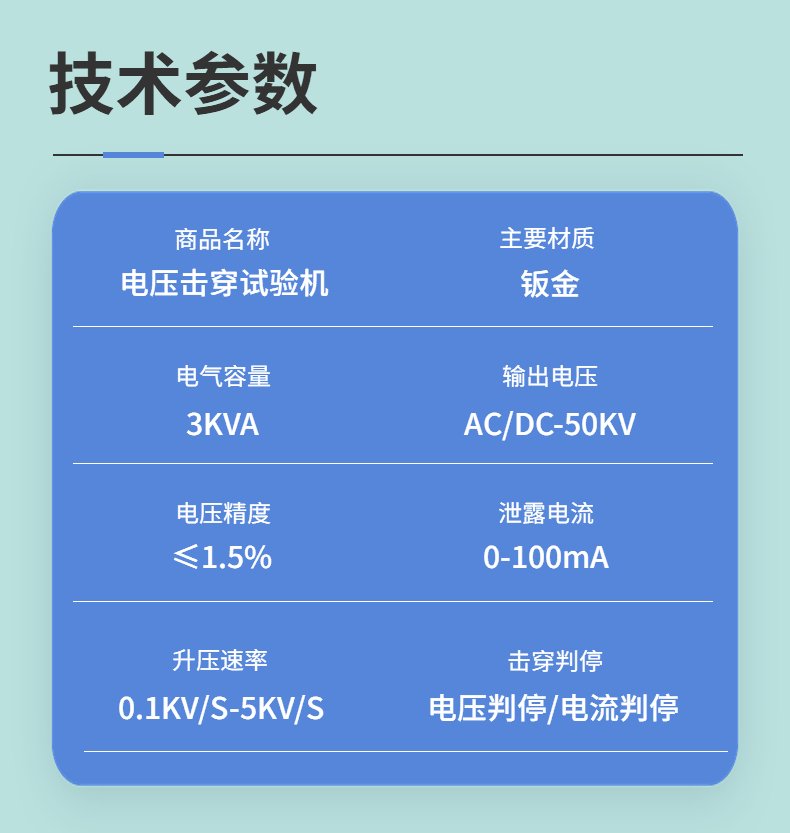

　　六、技术要求

项目名称参数备注

设备型号DDJ-10KVDDJ-20KVDDJ-50KV

电气容量1KVA2KVA3KVA

输出电压AC/DC-10KVAC/DC-20KVAC/DC-50KV

输入电压AC-220V/50HZ

升压速率0.1KV/S-5KV/S可手动设置

升压方式匀速升压/梯度升压/耐压试验

击穿判停电压判停/电流判停

试验介质空气中试验/油浴中试验/高温试验高温为选配

数据采集光电隔离线，抗干扰性强

电压精度≤1.5%

泄露电流0-100mA传感器量程

电压传感器0-100V传感器量程

电极规格片材电极：φ25mm-2个，φ75mm-1个可根据要求定制电极

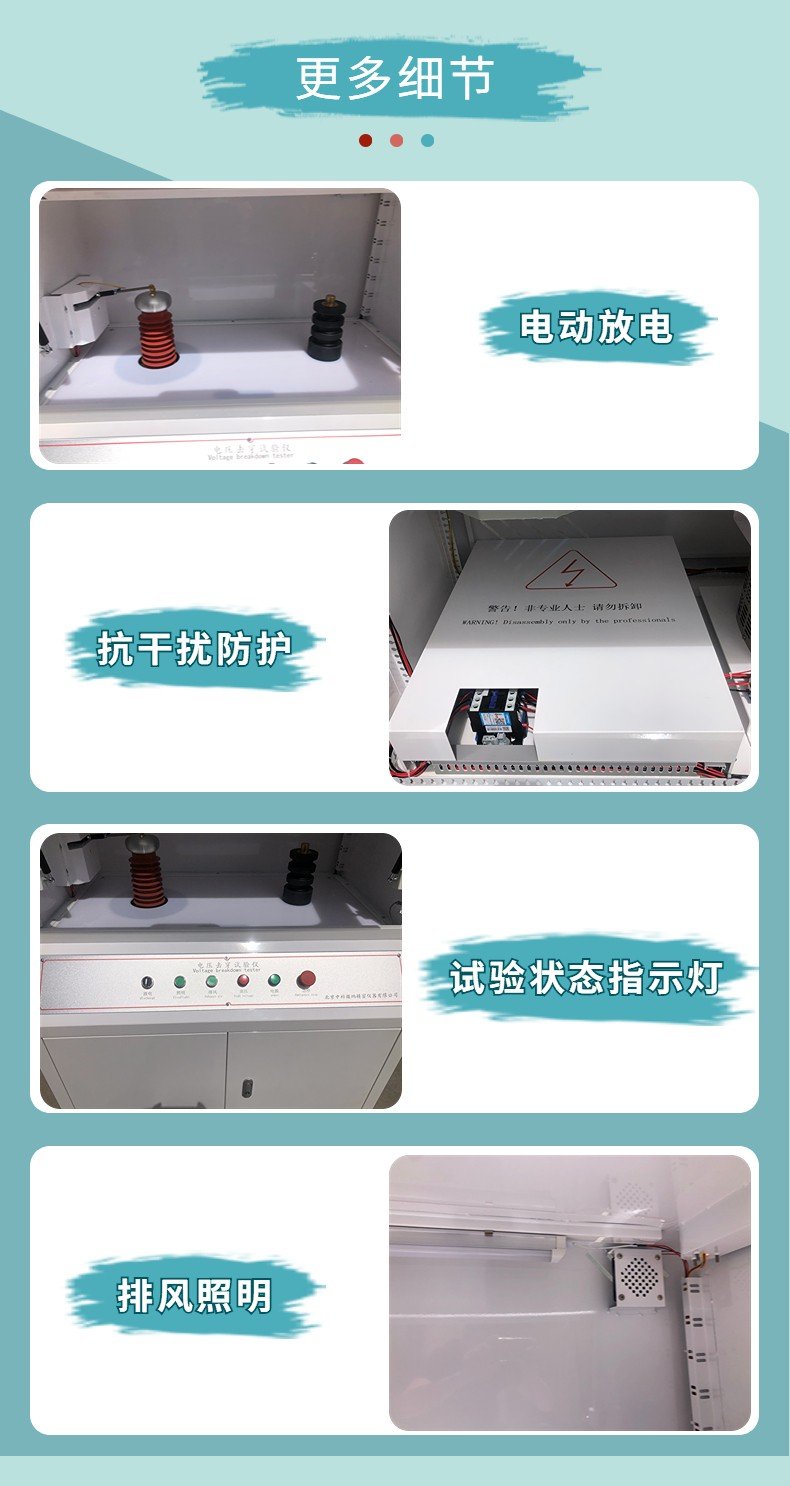

试验放电电动自动放电

 电极升降手动放置/自动升降自动升降为选配

试验油槽长宽高-300mm*150mm*200mm槽内有悬空架，方便更换试样

试验照明内置照明灯

试验排风内置排风扇

试验指示主机集成试验多色塔灯，指示试验状态

试验门气动杆试验门/滑动门滑动门为自动升降电极专用

安全防护超压保护/过流保护/短路保护/漏电保护

工作环境室温，湿度≤65%

主机尺寸长宽高-1000mm*700mm*1400mm

试验空间尺寸长宽高-1000mm*500mm*550mm

试验门观察窗玻璃门尺寸-长宽800mm*300mm大视窗便于观察

设备重量约150KG

Ø  产品售后服务

我公司郑重承诺，将按照以下条款提供优质和完善的售后服务：

u  协助调试。我公司专业技术人员协助安装、调试、详细介绍设备的使用、维护方法、注意事项。

u  我公司对设备操作及维修人员进行技术培训，保证操作人员完全掌握设备的正确使用方法。

u  我公司产品实行“质量三包”，质量保证期一年，终身服务。在质量保证期内，对由于设计、制造、工艺或材料的缺陷所发生的故障负责，并免费修理和更换有缺陷的零件或整机。质量保证期过后，硬件更换核收成本费用，计算机软件终身免费升级。

u  备件供应及服务。在用户正确维护和使用设备、配件的情况下，质保期内我公司免费更换有质量问题的零件，并长期优惠供应用户所需的合格的备品备件。

u  我公司提供以下技术资料两份（合同生效一周之内一份，另一份随机提供）：产品安装说明、操作使用说明书、装箱清单

u  合同生效三日之内提供相关的电气及土建等资料。

u  其它未尽事宜，另行协商解决
