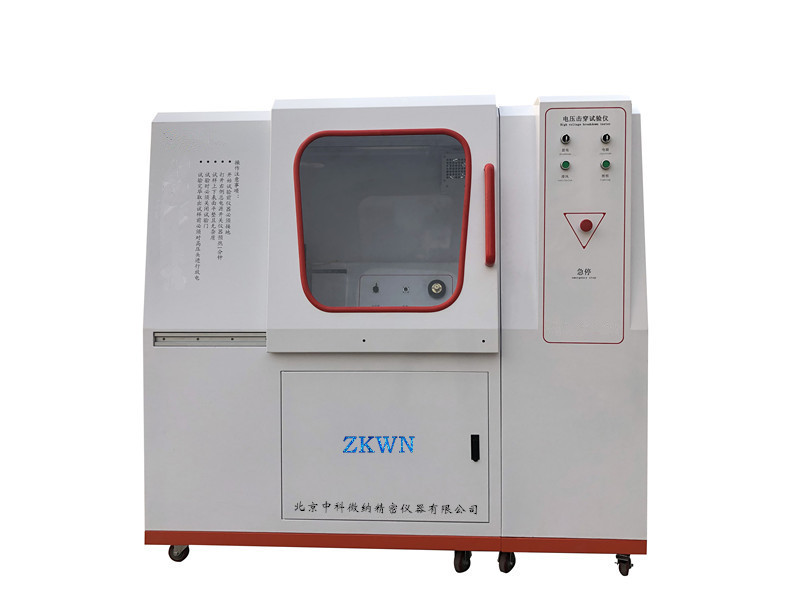

100kv介电强度仪塑料 电缆 绝缘膏介电强度仪试验仪

　　满足标准

　　GB/T1695-2005 硫化橡胶工频电压击穿强度和耐电压强度试验

　　GB/T3333 电缆纸工频电压击穿试验方法

　　GB/T 12656 电容器纸工频电压击穿试验方法

　　ASD149 固体电绝缘材料在工业电源频率下的介电击穿电压和介电强度的试验方法

　　适用范围及功能

　　主要适用于固体绝缘材料（如：塑料、橡胶、层压材料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等绝缘材料及绝缘件）在工频电压或直流电压下击穿强度和耐电压的测试。

　　软件功能:

　　01、软件平台：WINDOWS窗口操作平台，界面直观，便于操作

　　02、曲线显示：在实验过程中可以动态显示试验曲线

　　03、数据导出：可以对试验结果导入EXCEL表格

　　04、实验报告：可以人为设置报告名称，并对实验报告进行打印

　　05、试验方法：可以根据需求自行选择击穿电压

　　产品特性：

　　1高压设备电压采集对采集系统的要求比较高，我公司电压击穿试验仪控制部分采用 德国西门子PLC控制，具有很强的抗干扰能力，采用光电隔离数据线和电脑通讯，使得在击穿的瞬间保证设备和电脑的安全运行

　　2、德国西门子PLC采集速率为1MS,击穿响应判定时间为1MS,响应时间快。

　　3、电压采集采用日本松野的电压传感器，数据准确，安全可靠

　　4、电流采集采用日本松野的电流传感器，数据准确，安全可靠

　　5、本设备的判停方式有两种：电压判停、电流判停

　　6、升压速率不分档，可以由用户自由设定。

　　安全防护：

　　本仪器具有多重防护措施，保证操作人员的人身安全

　　1、门限位保护：不关门，即使通电点实验开始，设备无任何反应，软件会有:安全门未关闭提示。

　　2、电压归零保护：如果在实验过程中，突然断电，下次开机后，会自动回到零位，保证初始电压为在零位

　　3、终止电压保护：可以通过软件设定终止电压，保证在升压过程中如果出现异常升到的电压后，自动终止并归零

　　4、高压机械限位：如果软件系统失去控制，电压继续往上升，到高压限位后自动归零

　　5、如果在击穿后未判停，通过过流保护器采集数据保证电压自动归零

　　6、有高压指示灯，通过观察指示灯的状态来判断实在升压还是在零位

　　7、如果长时间做实验，为保证设备的良好运行，设备留有变压器排气口，保证变压器的良好运行，增长使用寿命

　　8、如果在实验中，试样有异味或者出现燃烧和冒烟现象，可以通过排风系统进行排除。

　　安装电压击穿试验仪注意事项

　　A：要求安装地点必须有良好的接地

　　B：空气湿度不宜过大

　　C：要求配备不小于16A的插排一个

　　D：空气开关：DDJ-50KV以下不小于25A，DDJ-100KV以下不小于32A

　　电压击穿试验方式-匀速升压、梯度升压和耐压试验之间的区别：

　　可以用如下升压曲线图来表示
