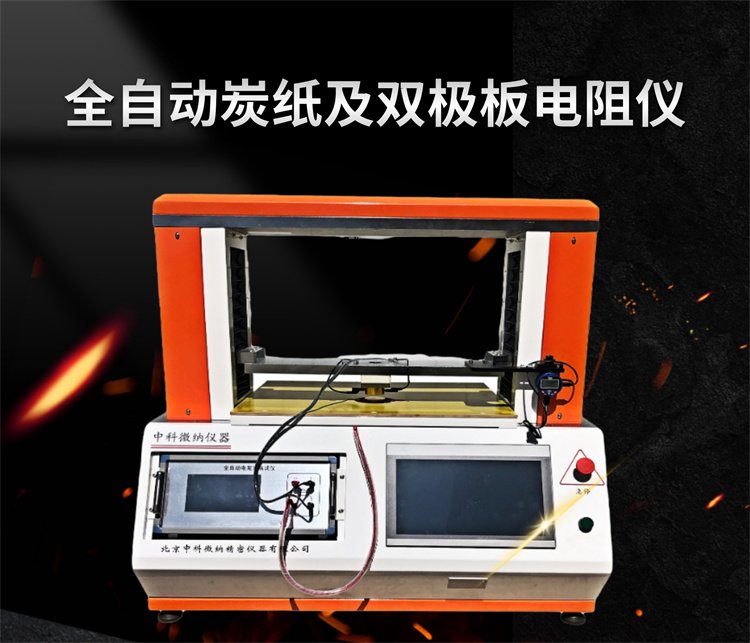

全自动炭纸及双极板电阻仪
产品名称：全自动炭纸及双极板电阻仪
产品型号：GEST-20042

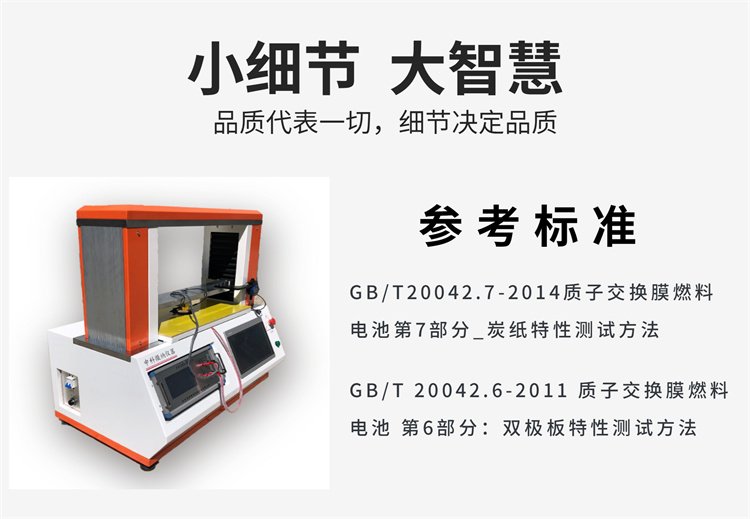

参考标准：
GB/T20042.7-2014质子交换膜燃料电池第7部分_炭纸特性测试方法
GB/T 20042.6-2011 质子交换膜燃料电池 第6部分：双极板特性测试方法
一、产品概述：

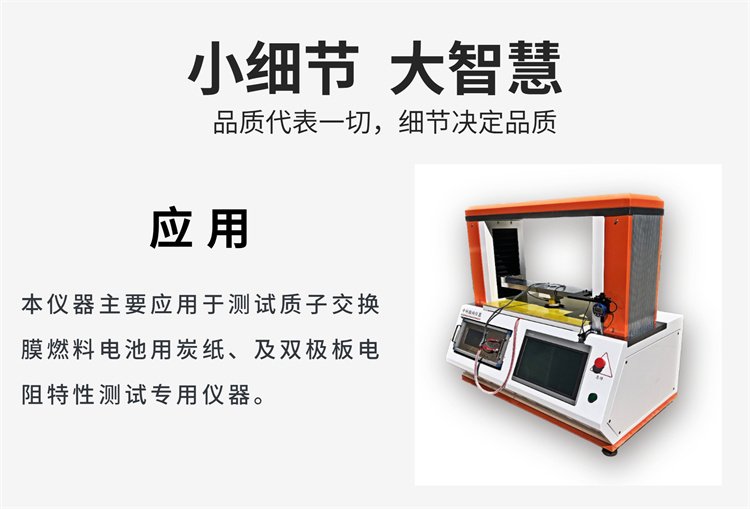

本仪器主要应用于测试质子交换膜燃料电池用炭纸、及双极板电阻特性测试专用仪器。

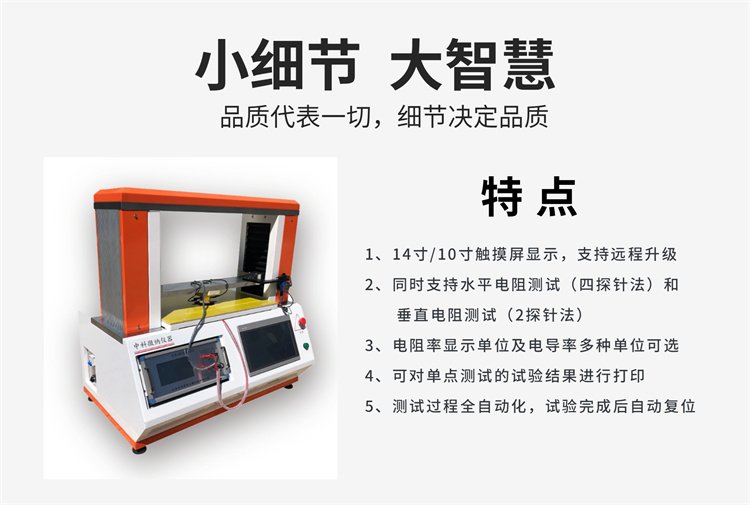

仪器可以测试平面电阻（四探针）、垂直方向电阻及体积电阻率测试。
二、技术指标
序号 | 技术指标 | 技术参数 | 备注 |
1 | 恒流源 | 10μA, 100μA, 1mA, 10mA, 100mA, 1A, 10A | |
2 | 恒流源精度 | ±0.1% | |
3 | 电压量程 | 2 mV、20 mV、200 mV、2V | |
4 | 电压精度 | ±0.1% | |
5 | 测量范围 | 10-6---105Ω | |
6 | 分辨率 | 10-8Ω | |
7 | 测量精度 | ±0.5% | |
8 | 显示方式 | 7寸触摸屏 | |
9 | 数据打印 | 微型打印机 | |
10 | 测量方式 | 1、自动测试-启动后自动选择合适的恒流源 | 两种测试模式 |
2、手动测试：需要手动在触摸屏上选择的恒流源 | |||
11 | 测试电极 | 四探针电极/铜镀金板电极 | 两种电极 |
12 | 电极材质 | 铜 | |
13 | 板状电极尺寸 | φ50mm | 尺寸可更改 |
14 | 四探针间距 | 1mm | |
15 | 试验台加载量程 | 0-10KN | |
16 | 测试结果 | 电压/电阻/电阻率 | |
17 | 可拓展延伸 | 可选配粉末电极/棒材电极 |
导电橡胶可被用作电极材料。它的优点是能方便快捷地置于试样上或者从试样上移除.由于只是在测量时才将电极放到试样上，导电橡胶应足够柔软，以确保其在加上适当的压力，例如2kPa(0.2N/cml)时，能与试样紧密接触。注：测虽电阻率时，金属箱可粘贴在试样表面作为測暈体积电阻的电极，但不适用于测量表面电阻,铝和锡箔被普遍作为金属箔电极
如无其他规定，除非另有相关产品标准的规定，试样的制作和形状应満足相关材料标准.在移动试样和制备试样的过程中，不应使材料的性能发生变化，若试样的表面是在与电极接触的区域上机加工，如有可能，测量试样的数量应由相关产品标准决定.若没有可参考的标准，应按照相关的产品标准，进行试样的条件处理或其他形式的预处理
通过测量装置将试样和电极联接，逐步增加电流測装置的灵敏度，同时观察短路电流的变化，应直到短路电流达到恒定值.如没有其他规定，应在施加电压1min后进行体积电阻读数.在测量之前，除非试样再次进入稳定状态，否则不允许重复测量。
