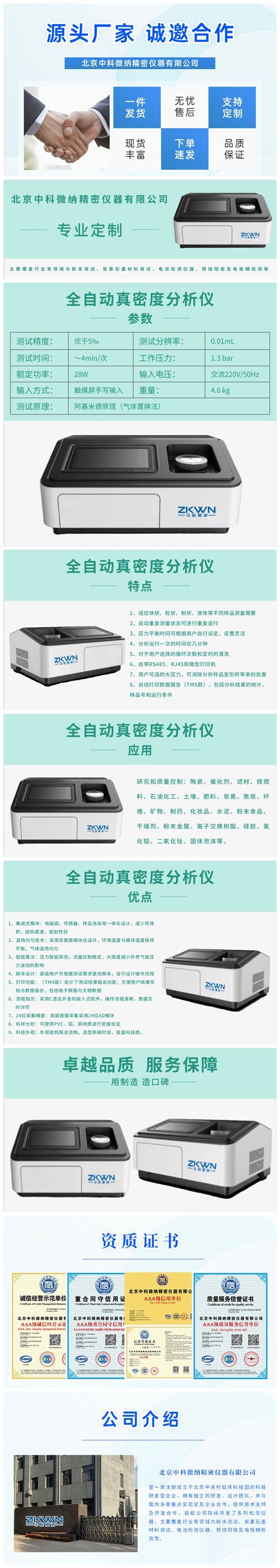

ZMD-10全自动真密度分析仪参数表

仪器特点

（1）适应块状、粒状、粉状、液体等不同样品测量需要；

（2）自动重复测量状态可进行重复运行；

（3）压力平衡时间可根据用户自行设定，设置灵活；

（4）分析运行一次的时间仅几分钟；

（5）对于用户选择的循环次数和定时的清洗，样品准备/清洗状态有脉冲信号（加压/减压）；

（6）自带RS485、RJ45和微型打印机，以便于把数据传到打印机（TMS型号）或PC上（PNS型号）；

（7）有用户可选的**压力，可消除分析样品变形所带来的危害；

（8）自动打印数据报告（TMS款），包括分析结果的统计，样品号和运行条件。

全自动真密度仪产品优点

(1) 集成式模块：电磁阀、传感器、样品池采用一体化设计，减少死体积，结构紧凑，密封性好；

(2) 温场均匀技术：采用无管路模块化设计，环境温度与模块温度保持平衡，气体温场均匀；

(3) 智能算法：压力智能探测，流量控制稳定，**限度减小外界气瓶压力波动的影响；

(4) 脚本设计：高级用户可根据测试需求更改脚本，自行设计操作流程；

(5) 打印功能：（TMS版）设计了测试结果输出功能，方便用户结果存档与数据备份，包括电子数据与文档数据；

(6) 流程指示：采用C语言开发的嵌入式软件，操作流程清晰，数据实时详尽；

(7) 24位采集精度：底层数据采集采用24位AD模块；

(8) 标样分析：可提供PVC、铝、铜材质进行密度标定；

(9) 科技外观：外观结构简洁流畅，造型新颖时尚，极富科技感。

试样为无绝缘管芯的模型电容器元件,采用铝箔突出型结构，介质为单层被试薄膜,元件的电容量为0.5/zF±0.1模型电容器元件如图5所示。在被试薄膜卷上分切宽度为60mm〜80mm的薄膜试样两卷，将厚度约为7/zm的退火铝箔分切成60mm〜80mm宽的铝箔卷两卷。将它们装在卷制机上，并调好它们之间的相对位置。在直径约为20mm的芯轴上卷绕元件，卷好后从芯轴上取下但不压扁作为一个试样。试样数量个。将元件的两边铝箔电极分别接到击穿试验仪的高压电极和接地电极,使用连续升压法自零开始升高电压，升压速度为200V/s,记录击穿电压值，并按4.1.1规定测量电极间薄膜厚度。按产品标准规定报告电气强度或击穿电压。

击穿电压的单位为kV,电气强度为击穿电压除以厚度,单位为V//xm或kV/mm。取21个试样的测量值的中值作为试验结果。取三位有效数字。取不小于450mmX650mm长方形试样两张，当宽度小于450mm时，可取若干张，以保证能做50个击穿点。试样要保持清洁、平整、无折皱、无损伤。上电极为直径25mm,倒角半径为2.5mm,高度120mm的黄铜柱形电极，在平台上铺一张厚约3mm的橡皮，其邵氏硬度为60度〜70度，在橡皮上铺一张退火铝箔作为下电极。电极工作面应平整、光滑、无伤痕。高压试验变电器的容量应保证次级额定电流不小于0.1A,直流电源的电压脉动系数不应超过5%,保护电阻为0.2Q/V〜0.5Q/V,调压器应能均匀调节电压。

过电流继电器应有足够的灵敏度以使试样击穿时在0.1s内切断电源，动作电流应选择适当值，避免发生击穿后不动作或未击穿而产生误动作，电压测量误差不超过4%。采用单层试样试验，将试样置于上下电极间，采用连续升压法，其升压速度为。.2kV/s〜1.0kV/s,均匀等距离测量50点,读取试样击穿电压值，并按4.1.1规定测量厚度。在50点击穿测定值中分别去掉大值，小值各5点，计算其余40点的算术平均值并找出小值
