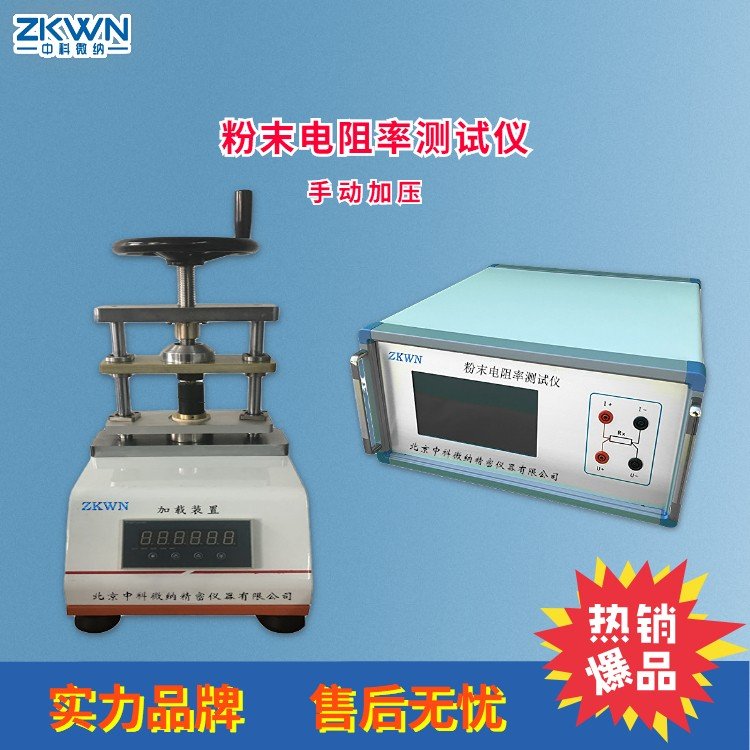

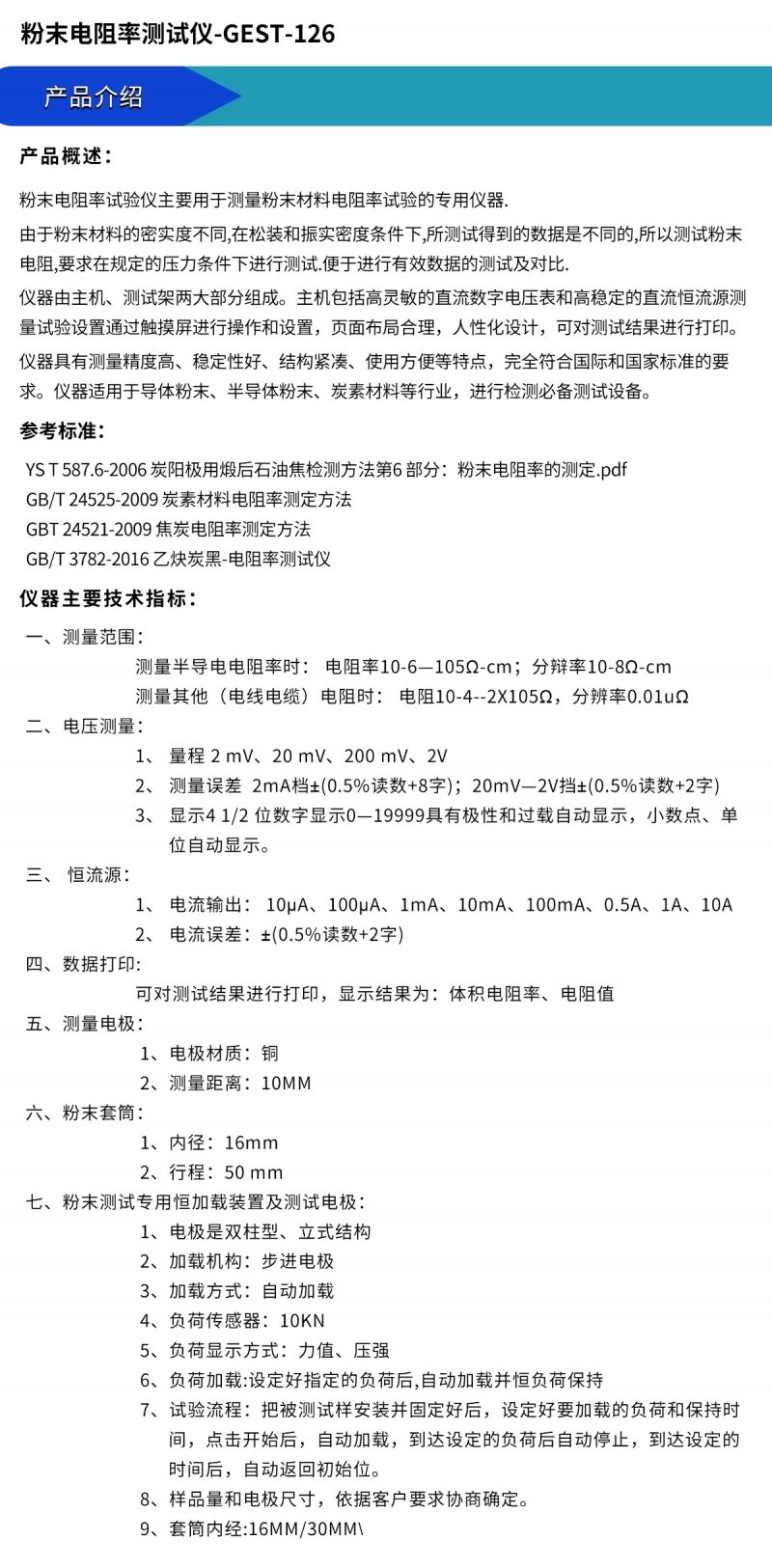

产品名称：导体粉末电阻率试验仪

产品型号：GEST-126

参考标准：YS T 587.6-2006 炭阳极用煅后石油焦检测方法第6 部分：粉末电阻率的测定.pdf

GB/T 24525-2009 炭素材料电阻率测定方法

产品概述：

粉末电阻率试验仪主要用于测量粉末材料电阻率.

由于粉末材料的密实度不同,在松装和振实密度条件下,所测试得到的数据是不同的,所以测试粉末电

阻,要求在规定的压力条件下进行测试.便于进行有效数据的测试及对比.

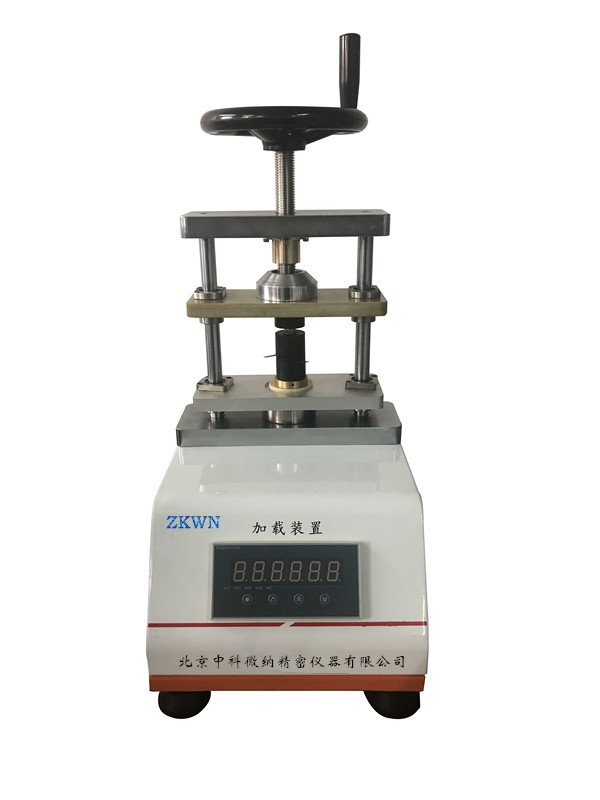

仪器由主机、测试架两大部分组成。主机包括高灵敏的直流数字电压表和高稳定的直流恒流源测量

试验设置通过触摸屏进行操作和设置，页面布局合理，人性化设计，可对测试结果进行打印。

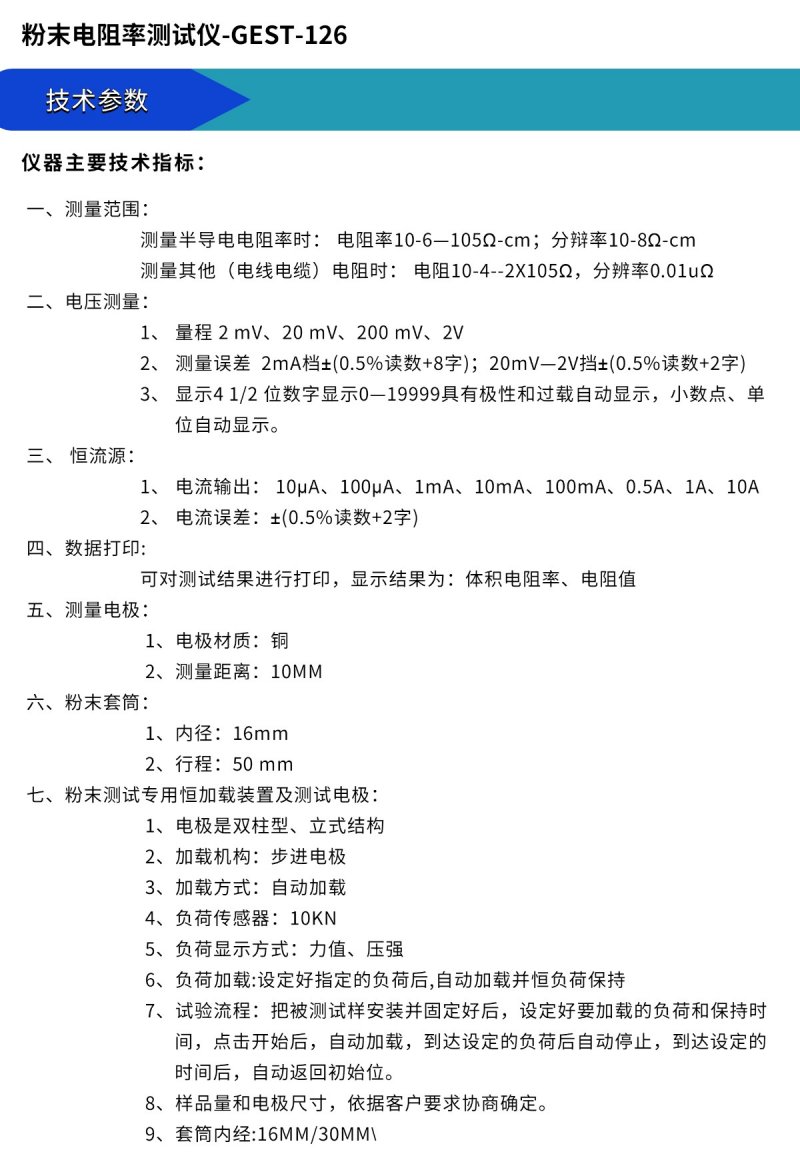

 仪器主要技术指标：

一、 测量范围：

测量半导电电阻率时： 电阻率10^-6—10⁵Ω-cm；分辩率10^-8Ω-cm

                      测量其他（电线电缆）电阻时： 电阻10^-4--2X10⁵Ω，分辨率0.01uΩ

二、 电压测量：

1．  量程 2 mV、20 mV、200 mV、2V

2．  测量误差  2mA档±(0.5%读数+8字)；20mV—2V挡±(0.5%读数+2字)

3．  显示4 1/2 位数字显示0—19999具有极性和过载自动显示，小数点、单位自动显示。

三、 恒流源：

1．  电流输出： 10μA、100μA、1mA、10mA、100mA、0.5A、1A、10A

2.    电流误差：±(0.5%读数+2字)

四、 数据打印：

可对测试结果进行打印，显示结果为：体积电阻率、电阻值

五、测量电极：

1、电极材质：铜

2、测量距离：10MM

六、粉末套筒：

1、内径：16mm

2、行程：50 mm
