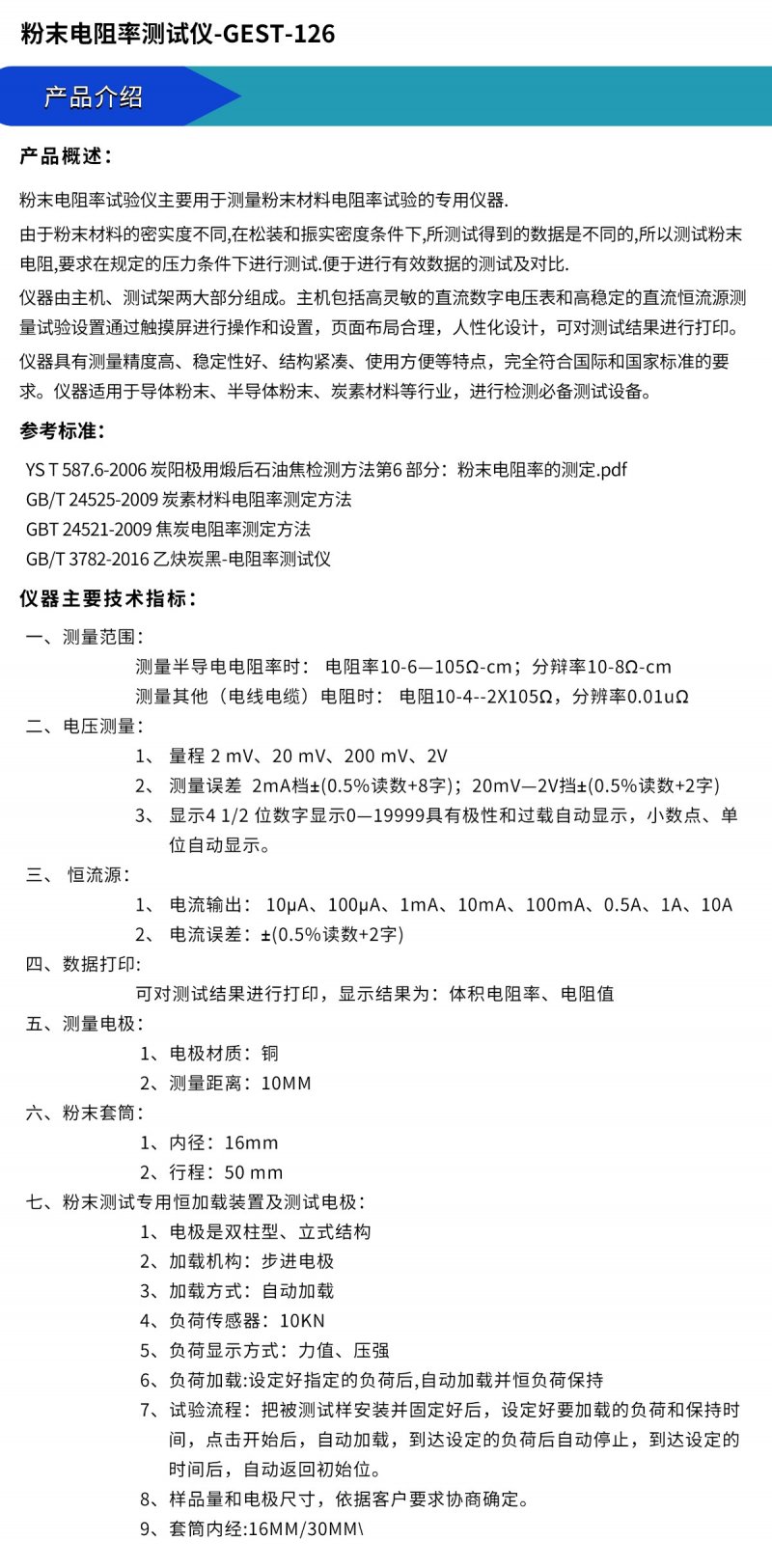

产品名称：导体粉末电阻率试验仪

产品型号：GEST-126

参考标准：YS T 587.6-2006 炭阳极用煅后石油焦检测方法第6 部分：粉末电阻率的测定.pdf

GB/T 24525-2009 炭素材料电阻率测定方法

产品概述：

粉末电阻率试验仪主要用于测量粉末材料电阻率.

由于粉末材料的密实度不同,在松装和振实密度条件下,所测试得到的数据是不同的,所以测试粉末电

阻,要求在规定的压力条件下进行测试.便于进行有效数据的测试及对比.

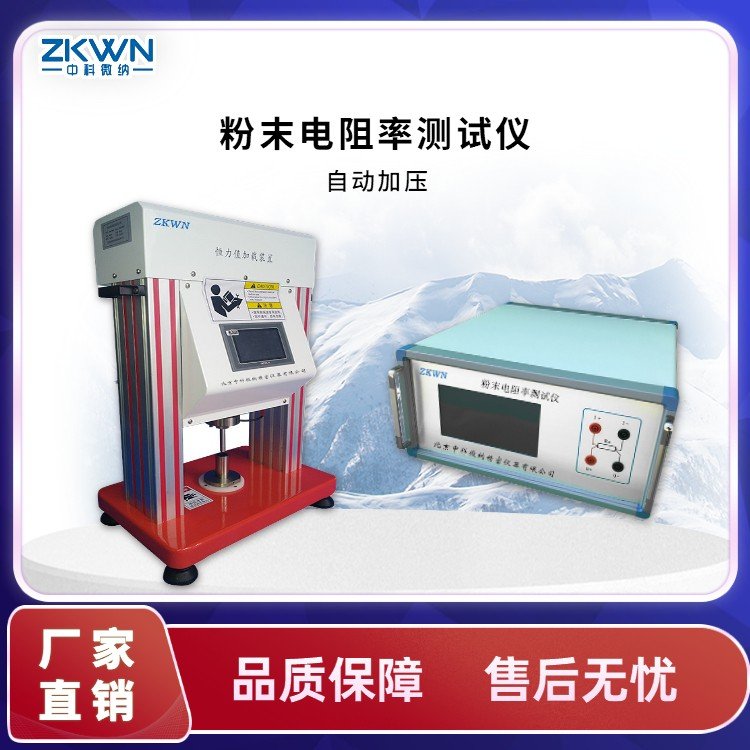

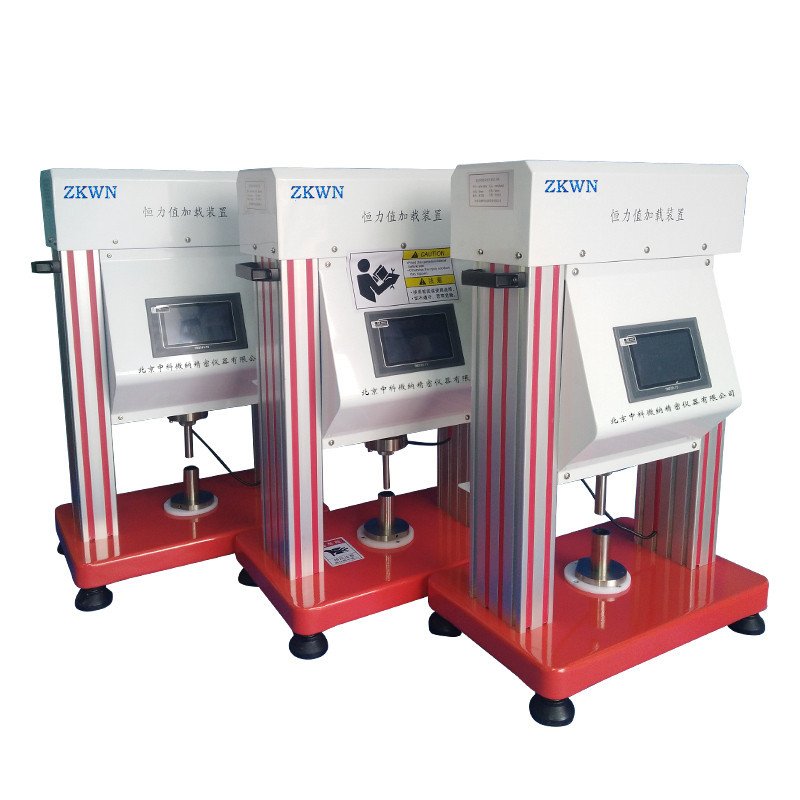

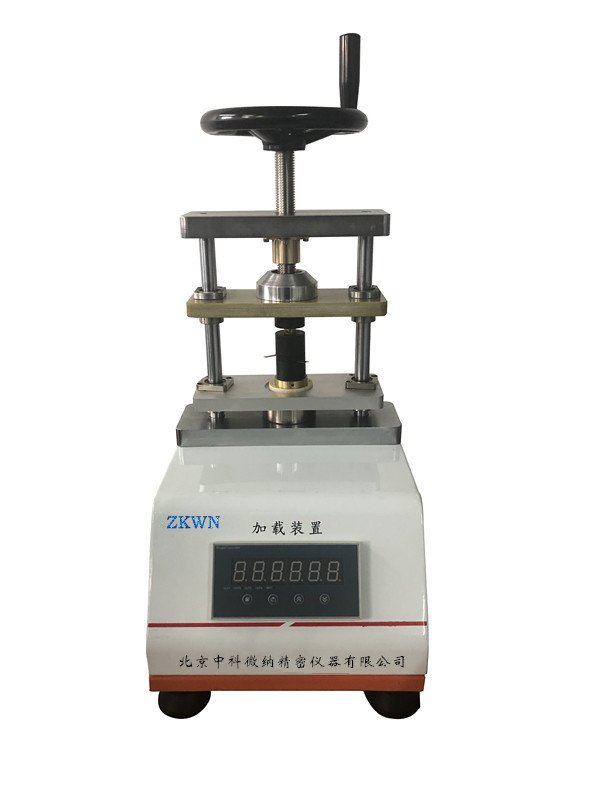

仪器由主机、测试架两大部分组成。主机包括高灵敏的直流数字电压表和高稳定的直流恒流源测量

试验设置通过触摸屏进行操作和设置，页面布局合理，人性化设计，可对测试结果进行打印。

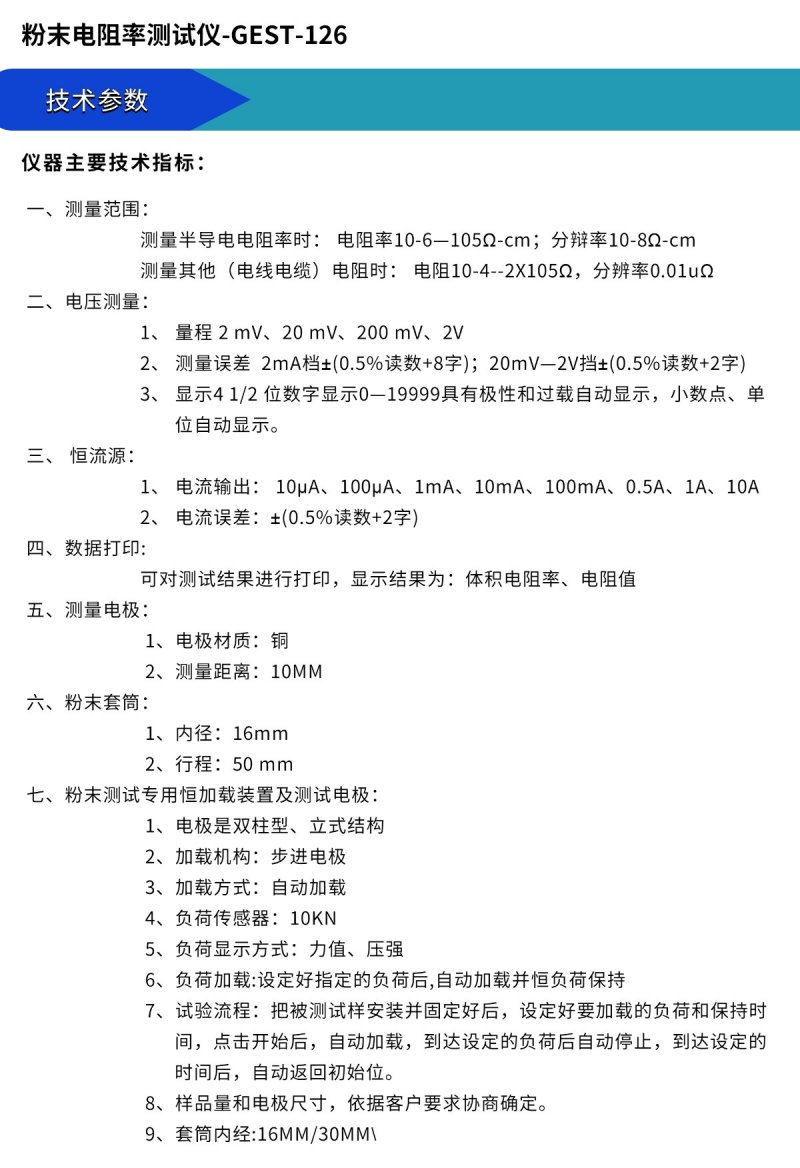

 仪器主要技术指标：

一、 测量范围：

测量半导电电阻率时： 电阻率10^-6—10⁵Ω-cm；分辩率10^-8Ω-cm

                      测量其他（电线电缆）电阻时： 电阻10^-4--2X10⁵Ω，分辨率0.01uΩ

二、 电压测量：

1．  量程 2 mV、20 mV、200 mV、2V

2．  测量误差  2mA档±(0.5%读数+8字)；20mV—2V挡±(0.5%读数+2字)

3．  显示4 1/2 位数字显示0—19999具有极性和过载自动显示，小数点、单位自动显示。

三、 恒流源：

1．  电流输出： 10μA、100μA、1mA、10mA、100mA、0.5A、1A、10A

2.    电流误差：±(0.5%读数+2字)

四、 数据打印：

可对测试结果进行打印，显示结果为：体积电阻率、电阻值

五、测量电极：

1、电极材质：铜

2、测量距离：10MM

六、粉末套筒：

1、内径：16mm

2、行程：50 mm

千分尺和卡尺——为测量试样长度、宽度和厚度，应使用千分尺。在非规则的表面，如层压板的真空袋一侧应使用名义直径为4~6mm[0.16-0.25in.]的球形触头。

而在机加过的端面或很光滑的贴模面则使用平触头。为测量可检的损伤直径，应使用尺寸适当的卡尺。量具的精度应保证试样宽度和厚度读数在1%以内。对一般的试样几何尺寸，测量厚度时要求量具的精度高于±0.0025mm[±0.0001in.],而测量长度、宽度和损伤尺寸时要求量具的精度不低于±0.025mm[±0.001in.]。注1—一如果不打算将试样用于按试验方法D7137/D7137M进行随后的压缩剩余强度试验，对试样长度和宽度的测量可使用卡尺。对打算用于进行随后剩余强度试验的试样，对试样长度和宽度的测量应使用千分尺，以保证对两种试验方法具有一致的测量精度。7.2支持夹具——如图1和2所示的冲击支持夹具应使用至少20mm[0.75in.]厚的铝板或钢板。

板中的开口应为75±1mmxl25±lmm[3.O±O.O5in.x5.O±O.O5in.],与试样接触的范围内板的平面度应在0.1mm[0.005in.]以内。定位销的放置应使试样与开口对中。应使用4个夹子在冲击时对试样进行约束，夹子的力应不小于1100N[2001b],夹子的头应为氣丁二烯橡胶，硬度为70-80ShoreAo该夹具应用螺栓或夹子固定在刚性基座上，图3和4给出了有代表性的基座设计
